ELABORACIÓN DEL DIAGRAMA DE OPERACIONES DE PROCESO O CURSOGRAMA SINÓPTICO. (Parte II)

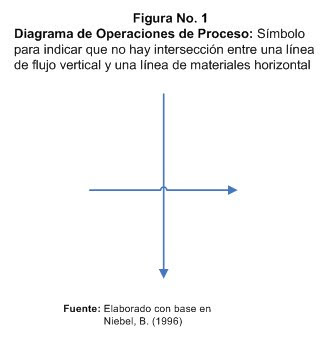

Se usan líneas verticales para indicar el flujo o curso general del proceso a medida que se realiza el trabajo, y se utilizan líneas horizontales que entroncan con las líneas de flujo verticales para indicar material, ya sea proveniente de compras o en el que se ha hecho algún trabajo durante el proceso. Por tanto, las partes pueden mostrarse como entrantes a una línea vertical para ensamble, o que salen de una línea vertical para desensamble. Los materiales que se desensamblan o extraen, se representan con líneas horizontales trazadas a la izquierda de la línea de flujo vertical. En general, el diagrama de operaciones debe elaborarse de manera que las líneas de flujo verticales y las líneas de materiales horizontales, no se crucen. Si por alguna razón fuera necesario un cruce entre una horizontal y una vertical, la práctica convencional para indicar que no hay intersección consiste en dibujar un pequeño semicírculo en la línea horizontal en el punto donde se cortaría a la línea vertical de flujo como se muestra en la Figura 1.



Los valores de tiempo deben ser asignados a cada operación e inspección. A menudo estos valores no están disponibles (en especial en el caso de inspecciones), por lo que los analistas deben hacer estimaciones de los tiempos necesarios para ejecutar diversas acciones. En tales casos, el analista debe acudir al lugar de trabajo y efectuar mediciones de tiempo. Los analistas de métodos, más que cualquier otra persona consideran que “el tiempo es dinero”; por lo tanto, la información de tiempo debe ser incluida en el diagrama de operaciones de proceso. Un ejemplo de diagrama de proceso se muestra a continuación.
