miércoles, 23 de febrero de 2022

DISEÑO PARA LA AJUSTABILIDAD

Por lo general, el diseño para la ajustabilidad se utiliza en equipo e instalaciones que puedan ajustarse para que quepa una amplia gama de personas. Sillas, mesas, escritorios, asientos de vehículos, columnas de dirección y soportes de herramientas son dispositivos que se ajustan para que puedan ser manejados por la población trabajadora cuyo rango es del 5o. percentil de mujeres al 95avo. percentil de hombres. Evidentemente, el diseño para la ajustabilidad es el método de diseño preferido, pero existe un compromiso con el costo de implantación. (Los rangos específi cos de ajuste del diseño de asientos se proporcionan más adelante en la tabla 5.2.)

sábado, 19 de febrero de 2022

DISEÑO PARA LOS EXTREMOS

Diseñar para la mayoría de los individuos es un método que involucra el uso de uno de tres principios de diseño específi cos diferentes, determinado por el tipo de problema de diseño. El diseño para los extremos implica que una característica de diseño específi ca representa un factor limitante en la determinación del valor máximo o mínimo de la variable poblacional que se calculará. Por ejemplo, los espacios libres en las puertas o la entrada a un tanque de almacenamiento deben diseñarse para que quepa el individuo de mayor altura, esto es, para una estatura o ancho de espaldas de los hombres del 95avo. percentil. Entonces, 95% de los hombres y de casi todas las mujeres podrán pasar a través de la puerta. Evidentemente, tratándose de puertas, por lo general el espacio no es un factor muy importante, y la puerta puede diseñarse para dar cabida a personas aun de mayor estatura. Por otro lado, la adición de espacio en naves o submarinos militares es costosa, por lo cual dichas áreas se diseñan para dar cabida sólo a personas de cierto rango (más pequeñas). Los alcances, para cuestiones como pedales de frenos o botones de control, se diseñan para las personas con tamaño mínimo, esto es, una longitud de brazos y piernas del 5o. percentil. En consecuencia, 95% de todas las mujeres y prácticamente todos los hombres tendrán un alcance mayor y, por ende, podrán activar el pedal o el control.

miércoles, 16 de febrero de 2022

Distribuciones de probabilidad y percentiles

Un kavo percentil se define como un valor tal que k por ciento de los valores de los datos (graficados en orden ascendente) están en dicho valor o por abajo del mismo, mientras que 100-k por ciento de los valores de los datos están en este valor o por arriba de él. La gráfica de histograma de las estaturas de hombres adultos de Estados Unidos muestra una curva en forma de campana, llamada distribución normal, con un valor medio de 68.3 pulgadas (vea la fi gura 5.1). Éste es también el valor percentil 50avo; por ejemplo, la mitad de la totalidad de los hombres tienen una estatura inferior a 68.3 pulgadas, mientras que la mitad son más altos. El 5o. percentil de hombres sólo tiene una estatura de 63.7 pulgadas, mientras que la del 95avo. percentil es de 72.6 pulgadas. La demostración de esta afirmación es la siguiente.

Por lo general, desde el punto de vista estadístico, la curva con la forma que se aproxima a la de una campana se normaliza mediante la transformación
z
para formar una distribución normal estándar (también llamada distribución z; vea la fi gura 5.2).
Una vez normalizada, cualquier distribución de población cuya forma se aproxime a la de una
campana tendrá las mismas propiedades estadísticas. Esto permite un cálculo fácil de cualquier valor
percentil deseado, mediante el uso de los valores k y z apropiados, de la manera siguiente:
manera

Como la estatura media de los hombres en Estados Unidos es de 68.3 pulgadas (173.6 cm), mientras
que la desviación estándar es de 2.71 pulgadas (6.9 cm)(Webb Associates, 1978), el 95avo. percentil
de la estatura de los hombres se calcula como
68.3 + 1.645(2.71) = 72.76 pulgadas
mientras que el 5o. percentil de la estatura de los hombres es
68.3 - 1.645(2.71) = 63.84 pulgadas

distribucion normal de estaturas

Observe que los valores calculados 72.76 y 63.84 no son exactamente iguales a los valores reales de
72.6 y 63.7 pulgadas. Esta diferencia se debe a que la distribución de estaturas de los hombres en
Estados Unidos no es una distribución totalmente normal.

distribunacion normal de peso



miércoles, 9 de febrero de 2022

ANTROPOMETRÍA Y DISEÑO

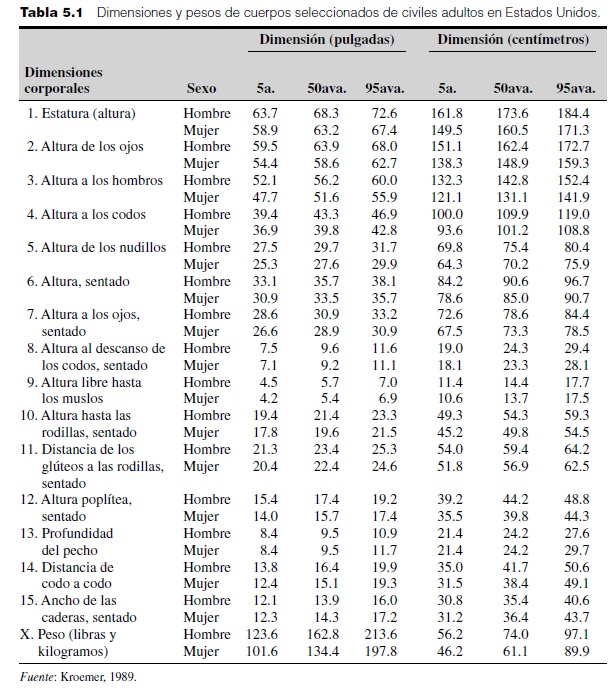

El lineamiento principal es diseñar el lugar de trabajo para proporcionar espacio a más individuos respecto al tamaño y estructura del cuerpo humano. La ciencia de la medición del cuerpo humano se llama antropometría y, por lo general, utiliza una gran cantidad de dispositivos parecidos a los calibradores para medir las dimensiones estructurales, por ejemplo, la estatura y la longitud del antebrazo. Sin embargo, en la práctica, sólo una pequeña cantidad de ergonomistas e ingenieros recaban sus propios datos, debido a la enorme cantidad de información que ya ha sido recolectada y tabulada. Cerca de 1 000 dimensiones diferentes del cuerpo humano de cerca de 100 tipos de población, la mayoría militar, se encuentran disponibles en el desactualizado libro Manual de Recursos Antropométrica (Webb Associates, 1978). En fechas más recientes, el proyecto CAESAR (Investigación Antropométrica Superficial Civil Estadounidense y Europeo) recabó más de 100 medidas de 5 000 civiles mediante el uso de exploraciones tridimensionales del cuerpo humano. En la tabla 5.1 se proporciona un resumen de las mediciones útiles que se aplican a ciertas posturas necesarias para diseñar el lugar de trabajo de hombres y mujeres estadounidenses. Una gran parte de los datos antropométricos se incluye en modelos humanos computarizados tales como COMBIMAN, Jack, MannequinPro y Safeworks que proporcionan ajustes de tamaño fáciles de realizar y limitaciones de los rangos del movimiento o visibilidad como parte del proceso de diseño asistido por computadora.

ANTROPOMETRÍA Y DISEÑO

Una gran parte de los datos antropométricos se incluye en modelos humanos computarizados tales como COMBIMAN
